در صنعت نفت، گاز و پتروشیمی، مخازن ذخیره (Storage Tanks) نه تنها به عنوان تجهیزات نگهداشت محصول، بلکه به عنوان یکی از ستونهای استراتژیک زنجیره تأمین و مدیریت ریسک عملیاتی شناخته میشوند. انتخاب صحیح یک مخزن ذخیره، تصمیمی چندوجهی است که مستقیماً بر ایمنی تأسیسات، هزینههای عملیاتی، انطباق با مقررات زیستمحیطی و طول عمر داراییهای شرکت تأثیر میگذارد. یک انتخاب اشتباه در فاز مهندسی پایه، میتواند پیامدهای جبرانناپذیری از قبیل نشت مواد خطرناک، حوادث ناشی از بخارات سمی، هزینههای گزاف تعمیرات و نگهداری، و یا حتی فجایع زیستمحیطی به همراه داشته باشد. در این مقدمه، به تشریح پارامترهای کلیدی میپردازیم که مهندسان و مدیران پروژه باید پیش از تصمیمگیری نهایی در مورد نوع، ابعاد و متریال مخازن ذخیره لحاظ کنند.
مخازن سقف ثابت
در مخازن سقف ثابت، سقف به بدنه متصل است و همراه با آن یک فضای بخار در بالای سطح مایع ایجاد میشود. این فضای بخار ممکن است در طول پر و خالی شدن مخزن، یا در اثر تغییرات دمایی شبانهروز و فصلی، دچار تغییر فشار و ترکیب گازها شود. اگر ماده ذخیرهشده دارای فشار بخار قابل توجه یا نقطه اشتعال پایین باشد، احتمال تجمع بخارات قابل اشتعال در این فضا افزایش مییابد. بنابراین مخازن سقف ثابت باید به تجهیزات مناسب تنفس، شیرهای فشار و خلأ، دریچههای ایمن، سامانههای کنترل بخار و در صورت نیاز تجهیزات بازیافت بخارات مجهز شوند.
مخازن سقف ثابت معمولاً برای ذخیره موادی با فراریت پایینتر و نقطه اشتعال بالاتر گزینه مناسبی هستند. در این نوع کاربرد، مقدار تبخیر محصول محدودتر است و خطر تشکیل مخلوط انفجاری در فضای بخار نیز در سطح پایینتری قرار دارد. با این حال، سقف ثابت به معنی حذف کامل خطر نیست. حتی در مخازن حاوی مواد کمفرار، ممکن است هنگام تعمیرات، شستوشو، لایروبی و خارج کردن سلج (Sludge Removal)، ورود به مخزن، بارگیری یا تغییر شرایط عملیاتی، بخارات خطرناک در فضای داخلی جمع شوند. به همین دلیل، کنترل گاز، تهویه (Ventilation)، صدور مجوز کار (PTW-Permit To Work)، رعایت الزامات فضای محصور و حذف منابع اشتعال (Ignition Source)، همواره ضروری است.
مخازن سقف شناور
در مقابل، در مخازن سقف شناور، سقف مستقیماً بر سطح مایع قرار گرفته و همراه با تغییر ارتفاع سیال حرکت میکند. به این ترتیب، فضای آزاد بخار در بالای مایع به میزان قابل توجهی کاهش مییابد و امکان تجمع حجم زیادی از بخارات قابل اشتعال کمتر میشود. این ویژگی باعث شده است مخازن سقف شناور برای بسیاری از فرآوردههای نفتی فرار، از جمله محصولاتی با فشار بخار بالا و نقطه اشتعال پایین، انتخاب ایمنتری باشند. سقف شناور میتواند خارجی باشد و در معرض شرایط جوی قرار گیرد، یا داخلی باشد و درون یک مخزن دارای سقف ثابت نصب شود.
با وجود مزایای مهم سقف شناور، این نوع مخزن نیز دارای خطرات و الزامات خاص خود است. ناحیه نشتبند بین سقف شناور و بدنه مخزن یکی از مهمترین نقاط بالقوه انتشار بخار و اشتعال محسوب میشود. عملکرد صحیح نشتبند اولیه و ثانویه، کنترل وضعیت کفشکها، بررسی سیستمهای اتصال زمین و اطمینان از حرکت آزاد سقف، نقش مهمی در کاهش خطر دارد. همچنین سقف شناور خارجی در معرض باران، برف، باد، گردوغبار و صاعقه است. تجمع آب باران، نقص در آبراه سقفی یا مسدود شدن لوله تخلیه میتواند بار اضافی قابل توجهی ایجاد کند و در شرایط نامناسب حتی به غرقشدن سقف منجر شود.
یکی اصل مهم در انتخاب نوع سقف
یکی از اصول مهم در انتخاب نوع سقف، توجه به نقطه اشتعال ماده ذخیرهشده است. بر اساس دستهبندیهای مورد استفاده در استاندارد IP 15، برای موادی با نقطه اشتعال بسیار پایین، استفاده از سقف شناور به عنوان گزینه غالب ایمنی مطرح میشود. در محتوای این صفحه، عبارت «F.P<21 همیشه FLOATING ROOF» بر همین رویکرد تأکید دارد؛ یعنی مواد با نقطه اشتعال کمتر از ۲۱ درجه سانتیگراد، به دلیل قابلیت بالای تولید بخارات قابل اشتعال، اصولاً باید در مخازن سقف شناور ذخیره شوند. در چنین شرایطی، کاهش سطح آزاد بخار و محدودکردن میزان انتشار، بخش مهمی از راهبرد پیشگیری از حریق و انفجار است.
در سوی دیگر، عبارت «F.P>55 همیشه FIXED ROOF» بیانگر آن است که برای موادی با نقطه اشتعال بالاتر از ۵۵ درجه سانتیگراد، مخزن سقف ثابت معمولاً گزینه مناسبتری خواهد بود. این مواد در دمای معمول محیط، فراریت و قابلیت اشتعال کمتری دارند و در نتیجه نیاز به استفاده از سقف شناور در آنها کاهش مییابد. البته این قواعد باید در کنار سایر عوامل فنی بررسی شوند و نمیتوان صرفاً با تکیه بر یک عدد، نوع مخزن را برای همه شرایط تعیین کرد. دمای واقعی ذخیرهسازی، فشار بخار، ترکیب شیمیایی محصول، روش بارگیری، موقعیت جغرافیایی، الزامات انتشار و سناریوهای اضطراری نیز باید در تصمیم نهایی لحاظ شوند.
برای مواد دارای نقطه اشتعال بین این دو محدوده، انتخاب نوع سقف به ارزیابی دقیقتری نیاز دارد. در این محدوده، ممکن است هر دو گزینه سقف ثابت و سقف شناور از نظر فنی قابل بررسی باشند، اما سطح ریسک، هزینه سرمایهگذاری، هزینه نگهداری و الزامات کنترلی آنها متفاوت خواهد بود. در برخی موارد، نصب سقف شناور داخلی درون مخزن سقف ثابت میتواند راهحلی میانی باشد. این آرایش ضمن کاهش انتشار بخارات، از سقف ثابت بیرونی برای محافظت در برابر بارش و شرایط جوی استفاده میکند. انتخاب چنین گزینهای باید بر اساس مطالعات مهندسی، طبقهبندی ماده و الزامات استانداردی انجام شود.
مقایسه ایمنی دو نوع سقف
مقایسه ایمنی دو نوع سقف باید تمام چرخه عمر مخزن را در بر بگیرد. در مرحله طراحی، مواردی مانند تهویه، حفاظت در برابر صاعقه، اتصال زمین، سیستمهای اندازهگیری سطح، هشدار سطح بالا، کنترل سرریز، فاصلهگذاری و باندوال باید پیشبینی شوند. در مرحله بهرهبرداری، عملکرد نشتبندها، وضعیت سقف، آبراهها، دریچهها و تجهیزات تنفسی (Vent for Tank Breathing) باید به صورت دورهای کنترل شود. در زمان تعمیرات نیز مخزن باید از سرویس خارج، تخلیه و ایزوله شود و پیش از هرگونه عملیات گرم یا ورود به فضای داخلی، آزمون گاز و مجوز کار صادر شود.
از دیدگاه پیشگیری از حریق، هیچیک از سقفهای ثابت یا شناور به تنهایی ایمنی کامل ایجاد نمیکنند. ایمنی واقعی نتیجه عملکرد هماهنگ طراحی مناسب، انتخاب درست نوع سقف، تجهیزات حفاظتی، بازرسی دورهای، آموزش کارکنان و اجرای دقیق دستورالعملهای عملیاتی (SOP-Standard Operating Procedures) است. در صورت وقوع نشتی یا آزادشدن بخارات، باندوال و سامانه زهکشی باید از گسترش مواد جلوگیری کنند و سامانههای اعلان حریق، کفساز و خنککننده باید امکان کنترل سریع حادثه را فراهم آورند.
در نهایت، انتخاب بین مخزن سقف ثابت و سقف شناور باید به عنوان یک تصمیم ایمنی و فرایندی، نه صرفاً یک انتخاب سازهای، در نظر گرفته شود. نقطه اشتعال و فشار بخار ماده، نخستین شاخصهای این انتخاب هستند، اما عواملی مانند شرایط آبوهوایی، ظرفیت ذخیرهسازی، حساسیت محیط اطراف، امکان کنترل انتشار، برنامه بازرسی و هزینههای نگهداشت نیز اهمیت اساسی دارند. جدول یا تصویر این صفحه را باید در همین چارچوب تفسیر کرد: هر نوع سقف برای محدوده مشخصی از مواد و شرایط عملیاتی مناسبتر است و انتخاب صحیح آن میتواند احتمال حریق، انفجار، انتشار بخار و خسارتهای زیستمحیطی را به میزان قابل توجهی کاهش دهد.

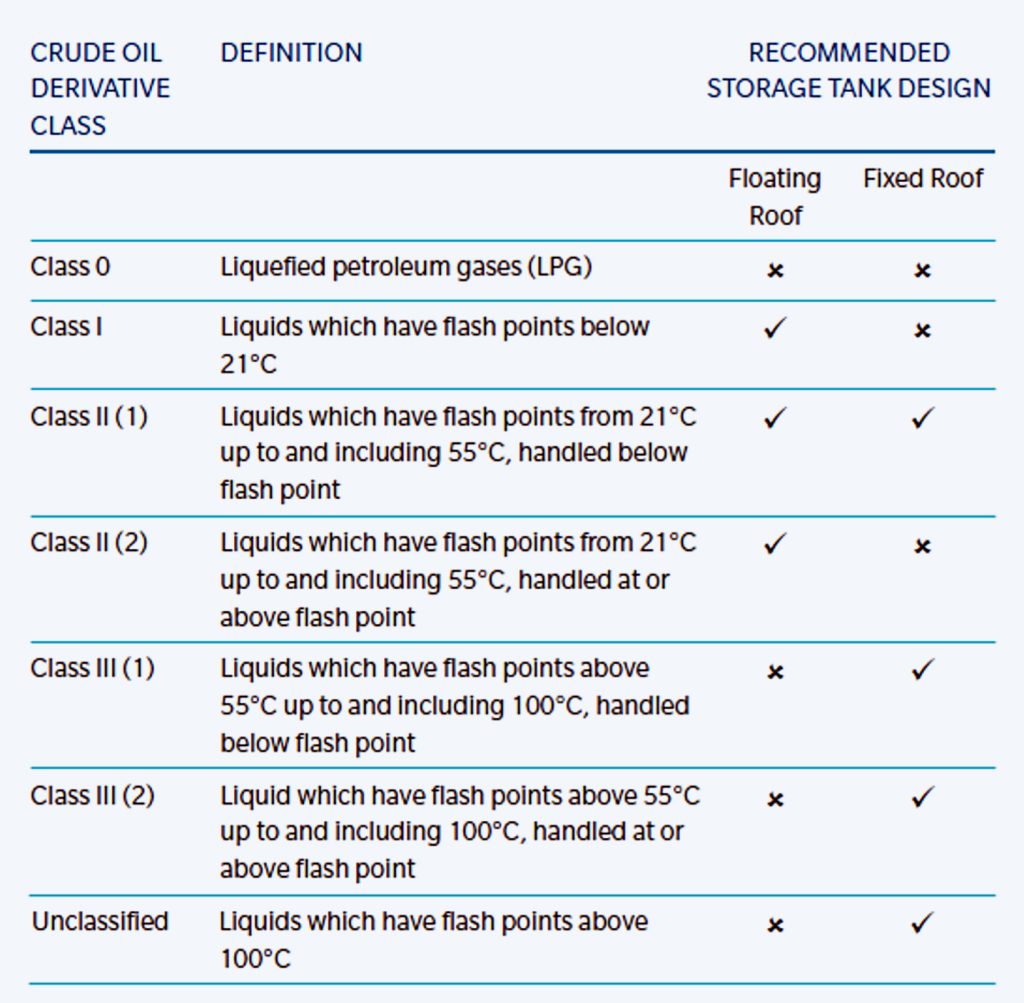

دسته بندی مواد بر مبنای استاندارد IP 15
F.P<21 همیشه FLOATING ROOF
F.P>55 همیشه FIXED ROOF

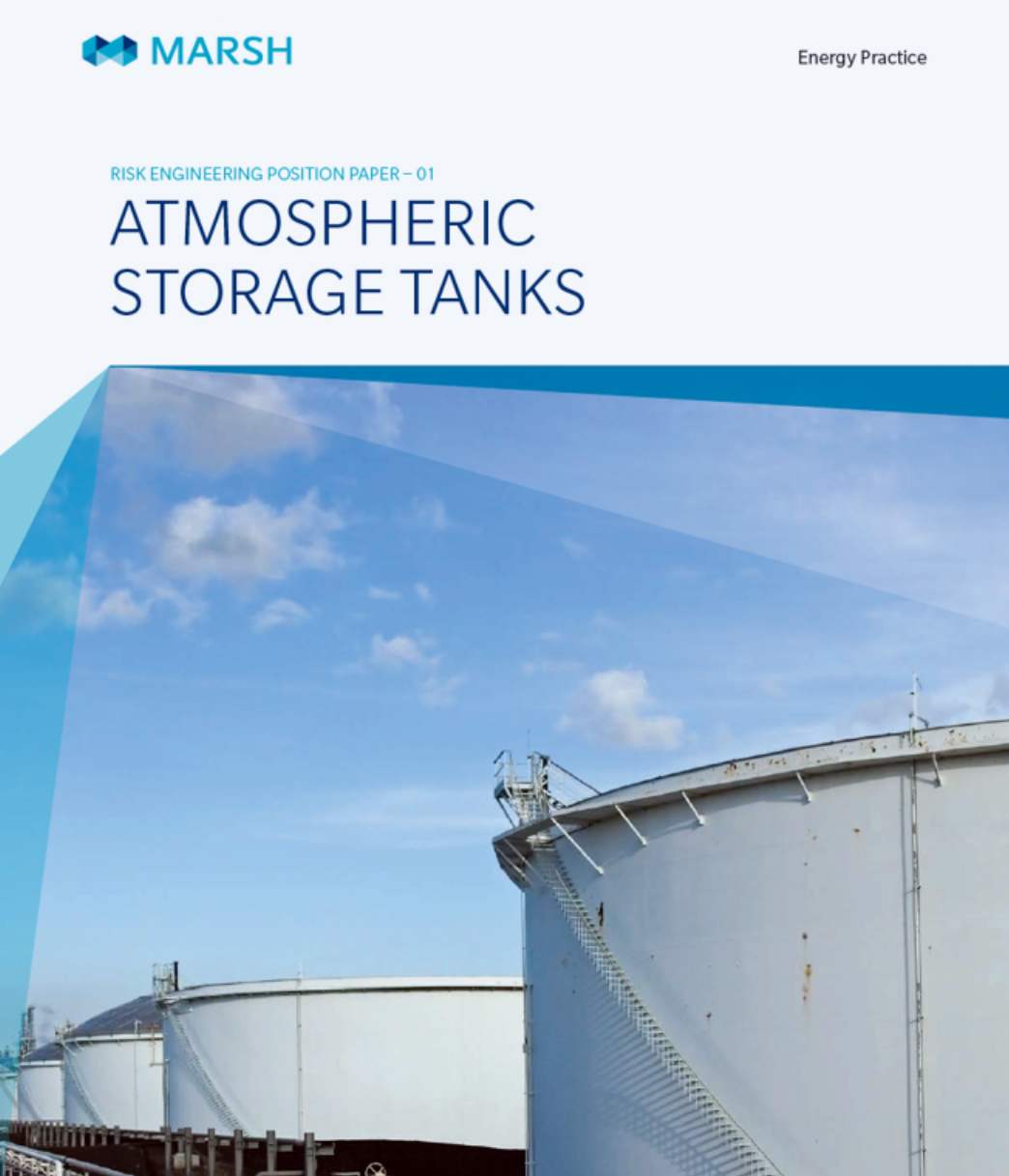

مرجع:
Atmospheric Storage Tanks_lowres
