در طراحی و اجرای ساختمانهای مدرن، به ویژه پروژههای بلندمرتبه، مجتمعهای مسکونی، مراکز خرید، بیمارستانها و هتلها، ایمنی در برابر آتشسوزی یکی از اساسیترین دغدغههای مهندسان، ناظران و مجریان است. در این میان، دو مفهوم کلیدی و حیاتی وجود دارد که نقش تعیینکنندهای در مهار آتش و نجات جان انسانها ایفا میکنند: دیوار دوربند و دیوار دودبند.
این دیوارها به عنوان سنگرهای اصلی ساختمان در برابر آتش، شعله، حرارت و دودهای سمی عمل میکنند و در واقع مکمل سیستمهای اعلام و اطفای حریق هستند. در این مقاله جامع، به بررسی کامل این دو نوع دیوار، تفاوتها، ضوابط اجرایی، مصالح، مقاومتهای زمانی و جزئیات فنی آنها میپردازیم.
بخش اول: دیوار دوربند چیست و چه وظایفی دارد؟
دیوار دوربند (Fire Barrier) به دیواری گفته میشود که وظیفه اصلی آن، جلوگیری از عبور شعله و حرارت در زمان آتشسوزی است. این دیوارها به گونهای طراحی و اجرا میشوند که بتوانند برای مدت زمان مشخصی (معمولاً ۱، ۲ یا ۳ یا 4 ساعت) در برابر آتش مستقیم مقاومت کرده و از سرایت آن به فضاهای مجاور جلوگیری کنند.
ویژگیهای اصلی دیوار دوربند:
- مقاومت حرارتی مشخص: دارای درجه مقاومتی معین بر حسب ساعت. (۱ ساعته، ۲ ساعته و …)
- نفوذناپذیری در برابر شعله: نباید هیچ گونه شکاف، ترک یا منفذی داشته باشد که شعله از آن عبور کند.
- اتصال کامل به سازه: باید از کف تا سقف اصلی امتداد یافته و اتصالات آن به طور کامل درزگیری شود.
- عایق بودن در برابر حرارت: باید از افزایش بیش از حد دمای سطح پشتی دیوار جلوگیری کند.
کاربردهای اصلی دیوار دوربند:
- دور راه پلههای فرار و اضطراری
- شفتهای آسانسور و رایزرهای تأسیساتی
- اتاقهای برق، موتورخانه و تابلوی برق اصلی
- پارکینگهای مسقف و انبارها
- جدارههای فضاهای پرخطر مانند مخازن سوخت یا گاز
- جداسازی واحدهای مسکونی از فضاهای عمومی
بخش دوم: دیوار دودبند چیست و چه تفاوتی با دوربند دارد؟
دیوار دودبند (Smoke Barrier) دیواری است که هدف اصلی آن، جلوگیری از نفوذ و انتشار دود و گازهای سمی حاصل از احتراق به سایر قسمتهای ساختمان است. برخلاف دیوار دوربند که بر مهار حرارت و شعله متمرکز است، دیوار دودبند بر کنترل دود و حفظ مسیرهای فرار از دود تأکید دارد.
ویژگیهای اصلی دیوار دودبند:
- مقاومت بالا در برابر نشت دود: باید کاملاً آببند (Seal) باشد و هیچ گونه نشت دودی از آن صورت نگیرد.
- امتداد تا سقف اصلی یا کاذب: در صورت وجود سقف کاذب، دیوار باید تا زیر سقف اصلی امتداد یافته و درزهای آن کاملاً مسدود شود.
- درزگیری دقیق: تمام درزها، اتصالات و محل تلاقی با سایر اجزا باید با نوارها و درزگیرهای مخصوص دود پوشانده شوند.
- مقاومت حرارتی: ممکن است نیاز به مقاومت حرارتی نداشته باشد، اما در بسیاری از موارد، ترکیبی از هر دو عملکرد (دوربند و دودبند) مورد نیاز است.
کاربردهای اصلی دیوار دودبند:
- راهروهای اصلی در هتلها، بیمارستانها و مراکز اقامتی.
- مسیرهای فرار در مراکز خرید و فضاهای عمومی پرازدحام.
- بین کاربریهای مختلف در ساختمانهای تجاری و اداری.
- فضاهایی که حفظ دید و مسیر تخلیه از دود حیاتی است.
بخش سوم: جدول مقایسه دیوار دوربند و دودبند
برای درک بهتر تفاوتهای این دو نوع دیوار، جدول زیر را بررسی کنید:
| ویژگی | دیوار دوربند | دیوار دودبند |
|---|---|---|
| وظیفه اصلی | جلوگیری از عبور حرارت و شعله | جلوگیری از نفوذ و انتشار دود و گازهای سمی |
| مقاومت حرارتی | الزامی است (۱، ۲ یا ۳ ساعت) | الزامی نیست، اما در برخی موارد ترکیبی استفاده میشود |
| نشتپذیری | باید در برابر شعله غیرقابل نفوذ باشد | باید کاملاً در برابر دود غیرقابل نفوذ (صفر نشت) باشد |
| محل اجرا | راهپلهها، شفتها، موتورخانه، اتاق برق، پارکینگ | بیمارستانها، هتلها، مراکز خرید، راهروهای اصلی |
| مصالح رایج | بلوک سفالی، بلوک سیمانی، بتن، کناف ضدحریق | پنلهای گچی، شیشه مقاوم، دیوارهای سبک با درزگیر مخصوص |
| اولویت طراحی | مهار شعله و حرارت | مهار دود و حفظ دید |
بخش چهارم: ضوابط اجرایی در مقررات ملی ساختمان ایران
بر اساس مبحث سوم مقررات ملی ساختمان (حفاظت ساختمانها در برابر حریق)، الزامات مشخصی برای اجرای دیوارهای دوربند و دودبند تعیین شده است که رعایت آنها برای تمامی پروژههای ساختمانی اجباری است.
الزامات کلیدی:
1. تعیین محلهای نیازمند دیوار دوربند:
- راهپلههای فرار:باید با دیوار دوربند با مقاومت حداقل ۲ ساعت از سایر فضاها جدا شوند.
- آسانسورهای اضطراری:نیاز به دیوار دوربند ۲ ساعته دارند.
- پارکینگهای مسقف:باید با دیوار دوربند حداقل ۲ ساعته از فضاهای دیگر جدا شوند.
- موتورخانه، اتاق برق، اتاق گاز و مخازن سوخت:مقاومت ۲ ساعته الزامی است.
- دیوارهای جداکننده واحدهای مسکونی یا تجاری مجاور:حداقل مقاومت ۱ ساعت مورد نیاز است.
۲. ضوابط مربوط به دیوار دودبند:
- در ساختمانهای با کاربری خاص مانند بیمارستانها، هتلها، مراکز خرید و استخرهای سرپوشیده، اجرای دیوار دودبند برای ایزوله کردن مسیرهای فرار از دود الزامی است.
- دیوارهای دودبند باید به گونهای طراحی شوند که از عبور دود از درزها، اتصالات و دور دربها جلوگیری کنند.
- در صورتی که سقف کاذب وجود داشته باشد، دیوار دودبند باید تا زیر سقف اصلی امتداد یافته و درزهای آن به طور کامل مسدود شوند.
۳. درزگیری و اتصالات:
- تمام درزهای افقی و عمودی دیوارها، محل اتصال به کف، سقف و ستونها، باید بانوارهای ضد دود و ضد حریق (Fire & Smoke Sealant) پوشانده شوند.

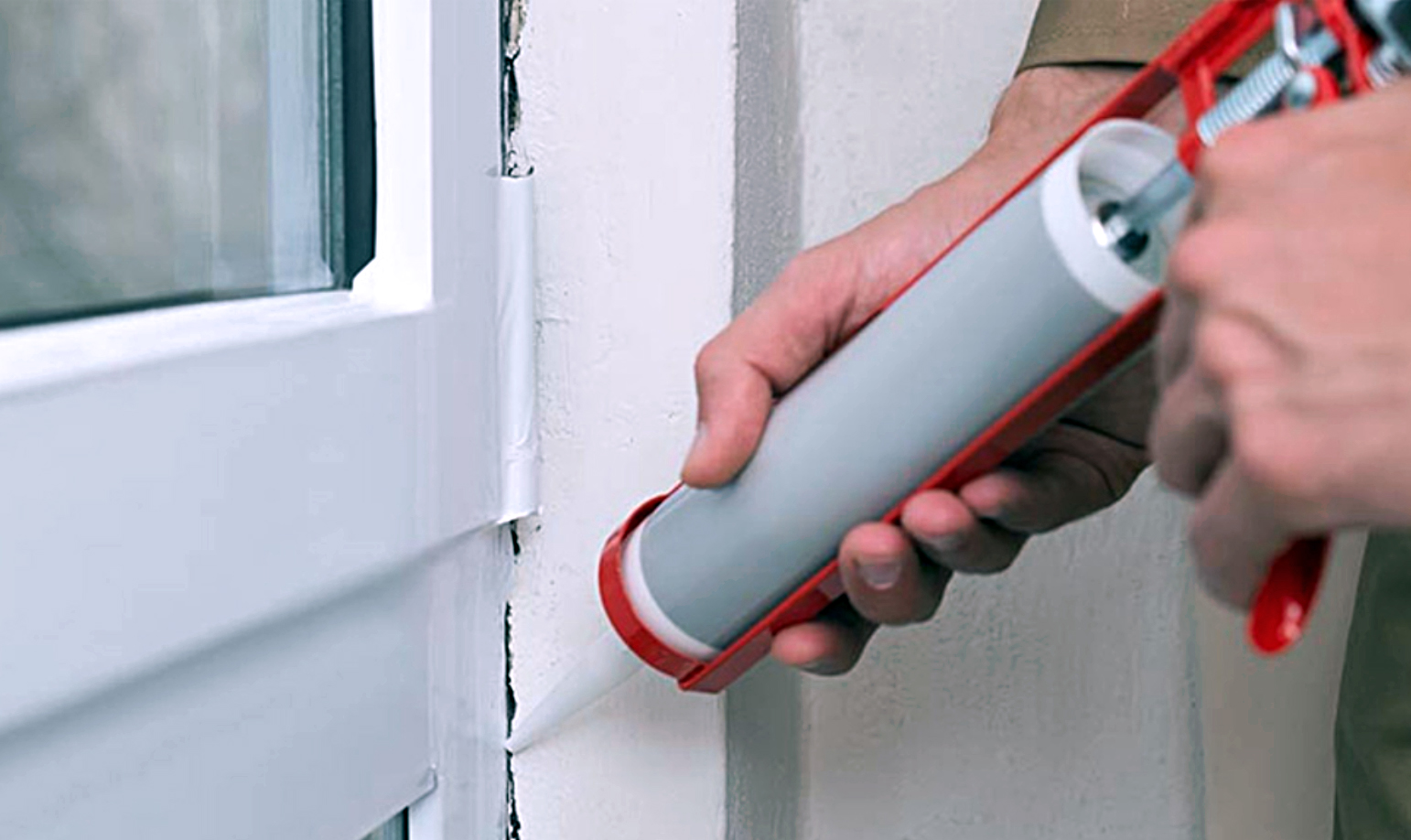

- استفاده از درزگیرهای سیلیکونی مقاوم به حرارت و دود، ماستیکهای مخصوص و نوارهای متورمشونده (Intumescent Strips) الزامی است.
۴. بازشوها و دربها:
- هر گونه بازشو (درب، پنجره، دریچه تأسیساتی) در این دیوارها باید دارای تأییدیه مقاومت حریق معادل دیوار باشد.

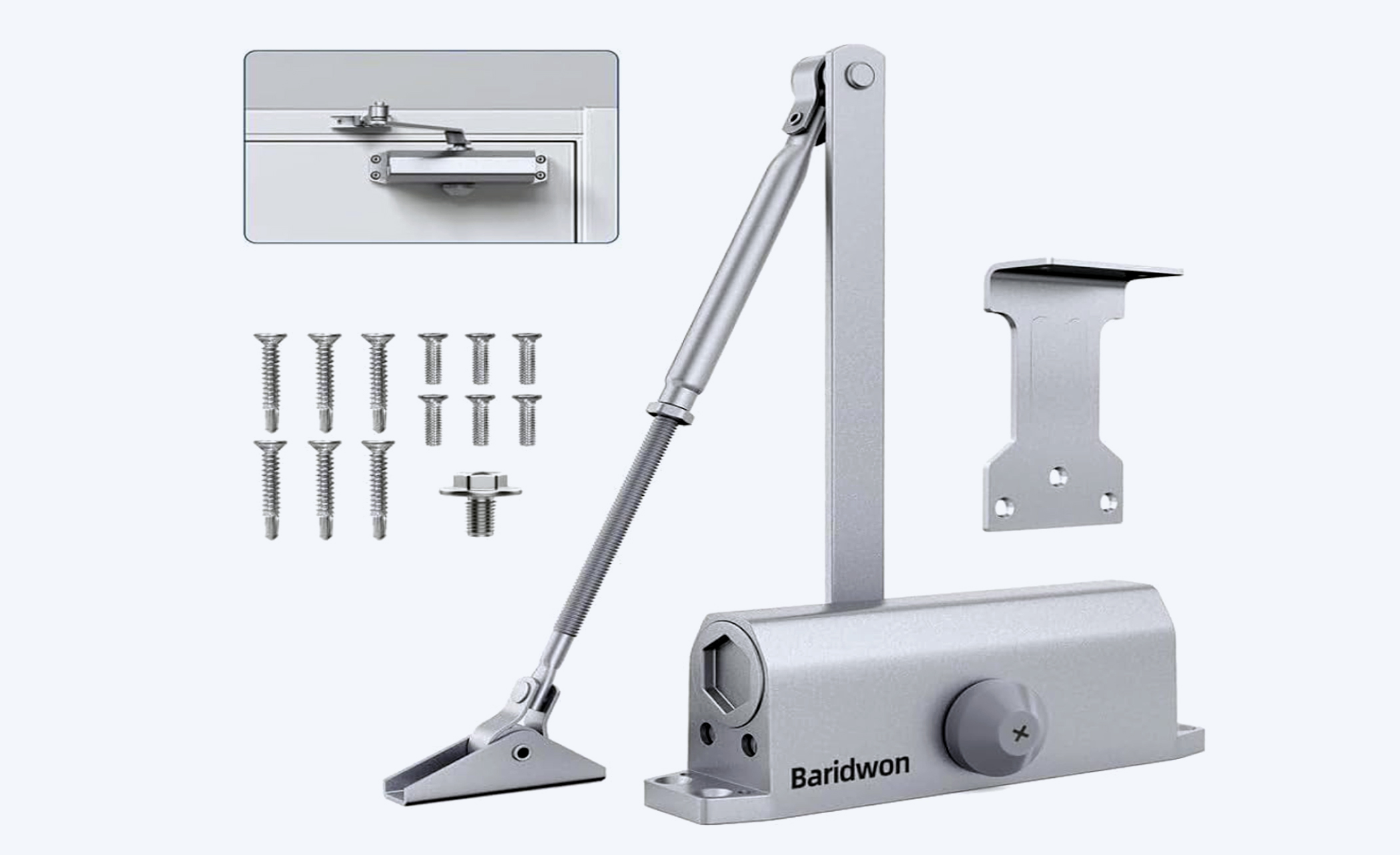

- دربهای واقع بر دیوار دوربند باید دارای کلید خودبستهشونده (Self-closing) و درزگیر دود در اطراف چارچوب باشند.

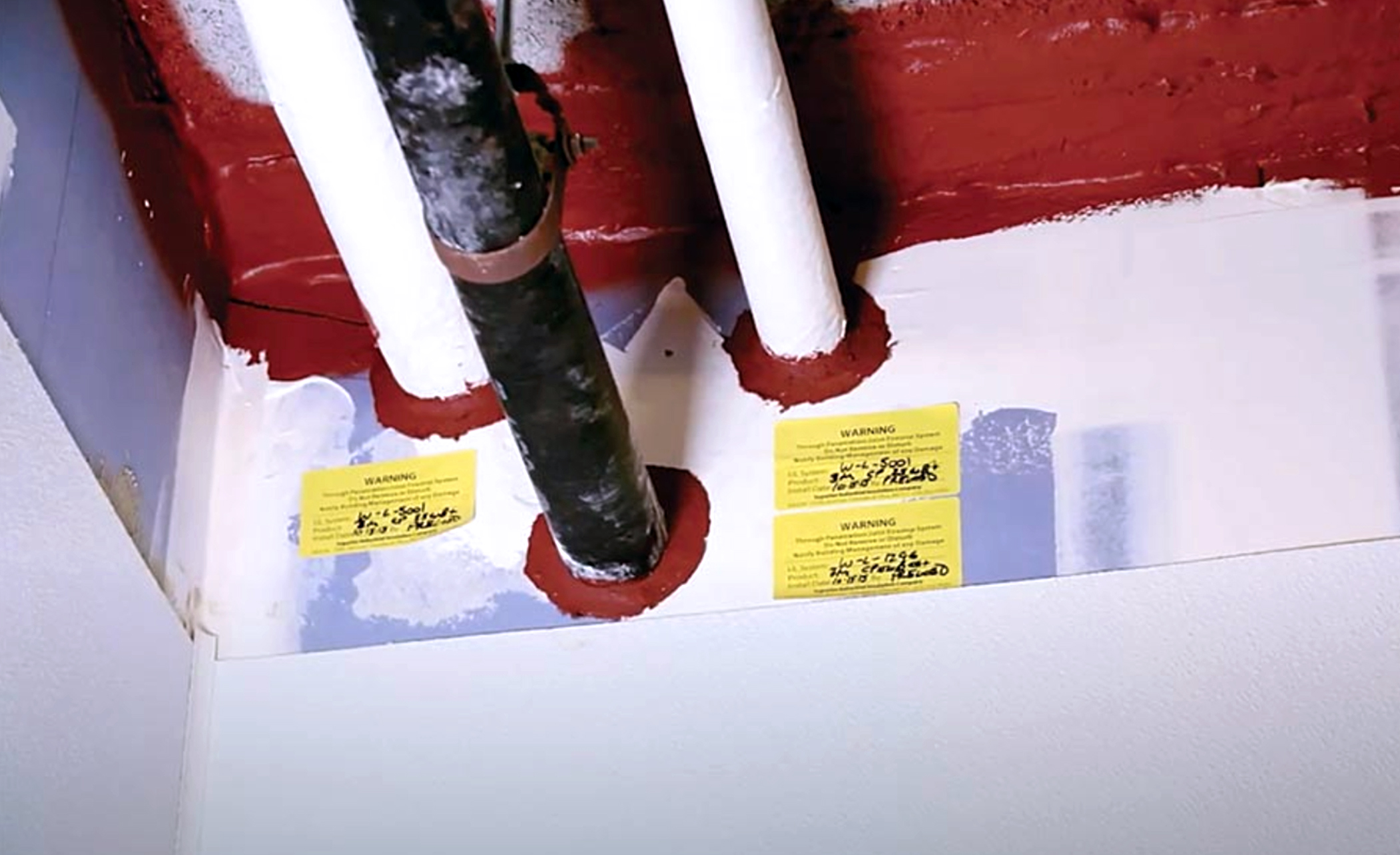

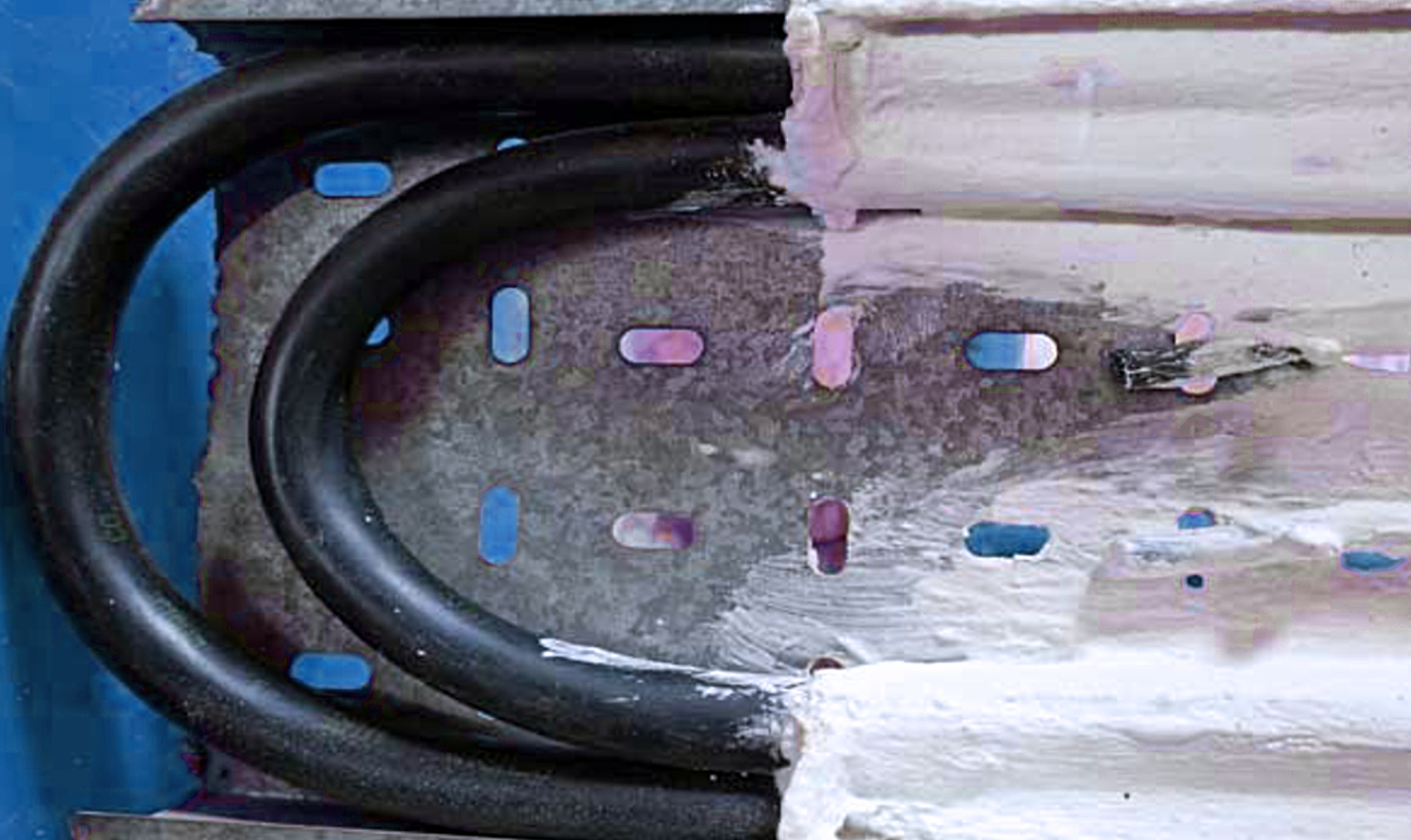

- عبور هر گونه لوله، کابل یا مجرا از دیوار فقط با استفاده ازگلندها و بوشهای مخصوص ضدحریق (Firestop Systems) مجاز است.
۵. تأییدیه مصالح:
- تمام مصالح مصرفی (بلوکها، پنلها، پوششها، چسبها، درزگیرها و دربها) باید دارای تأییدیه ازسازمان آتشنشانی و خدمات ایمنی یا مرکز تحقیقات راه، مسکن و شهرسازی باشند.
- مدارک مربوط به مقاومت حریق مصالح (گواهیهای تست معتبر) باید در پروژه نگهداری شود.
بخش پنجم: مصالح و روشهای اجرایی
انتخاب مصالح مناسب و اجرای صحیح، دو عامل کلیدی در عملکرد نهایی دیوارهای دوربند و دودبند هستند. در ادامه، مصالح رایج و روشهای اجرایی هر یک را بررسی میکنیم.
۱. مصالح دیوار دوربند:
| نوع مقاومت | مصالح قابل استفاده | روش اجرا و نکات |
|---|---|---|
| ۱ ساعته | بلوک سفالی یا لیکا با اندود گچ یا سیمان - بلوک AAC با چسب مخصوص - دیوارهای کناف دو لایه با پروفیلهای مقاوم و تأییدیه حریق | دیوار چینی با ملات ماسه سیمان یا چسب مخصوص - استفاده از نوارهای ضدحرارت در درزها - اندود کامل با گچ یا سیمان |
| ۲ ساعته | بلوک سیمانی توپر - بتن سبک مسلح - بلوک AAC با پوشش ضدحریق اضافی - استفاده از ورقهای کلسیم سیلیکات یا پوششهای معدنی | ضخامت بیشتر دیوار (حداقل ۱۵ سانتیمتر) - استفاده از پوششهای محافظ حرارتی تأیید شده - اجرای دقیق درزهای افقی و عمودی |

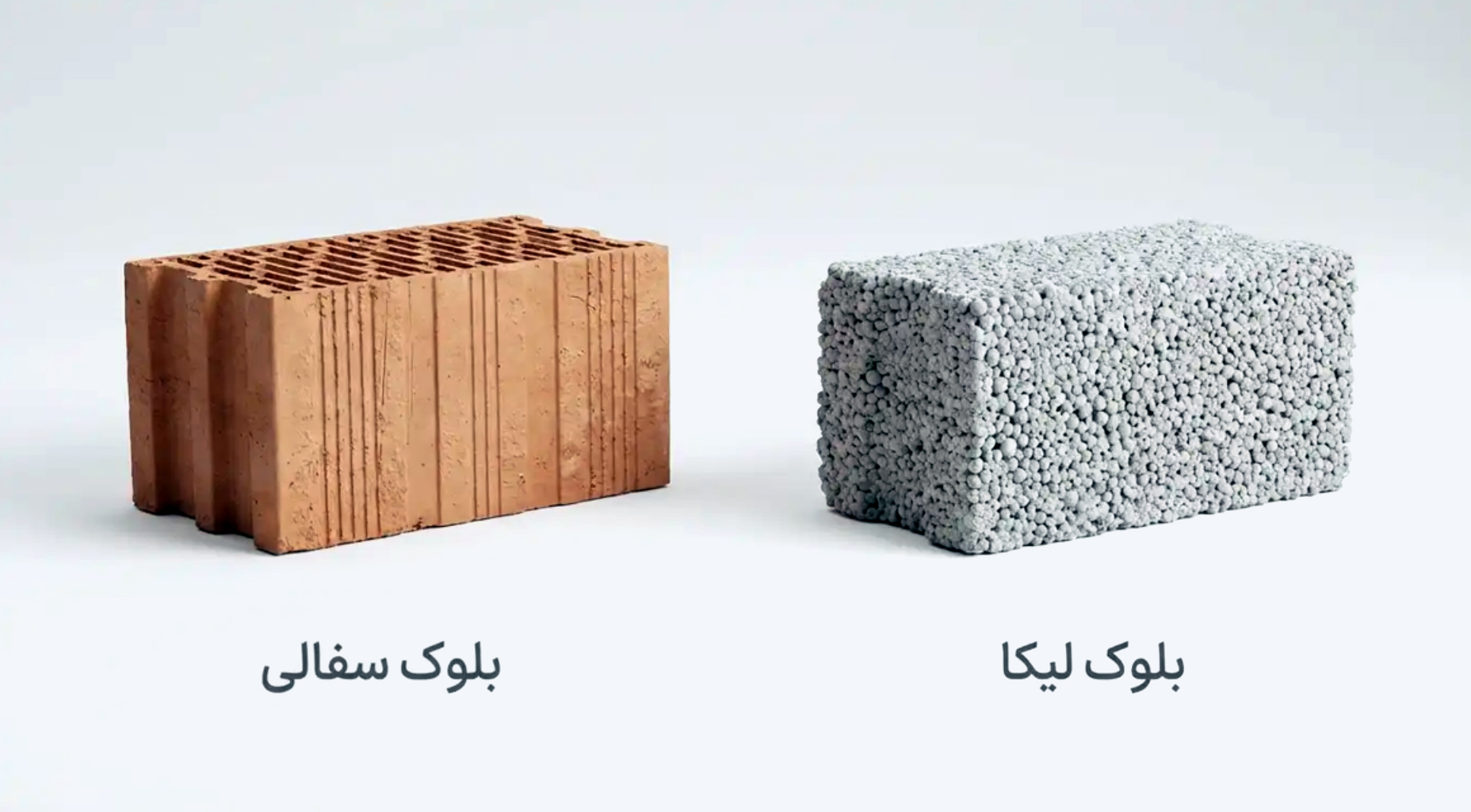

بلوک سفالی یا لیکا (leca vs clay block)
بلوک AAC با چسب مخصوص Hoblex-block
۲. مصالح دیوار دودبند:
| نوع مقاومت | مصالح قابل استفاده | روش اجرا و نکات |
|---|---|---|
| دودبند | پنلهای گچی با نوار دودبند مخصوص - دیوارهای سبک با بتن سبک و درزگیر - شیشههای مقاوم در برابر دود و حریق | استفاده از درزگیرهای سیلیکونی و ماستیکهای مخصوص دود در تمام درزها - امتداد دیوار تا سقف اصلی و درزگیری کامل - نصب دربهای با درزگیر دود |

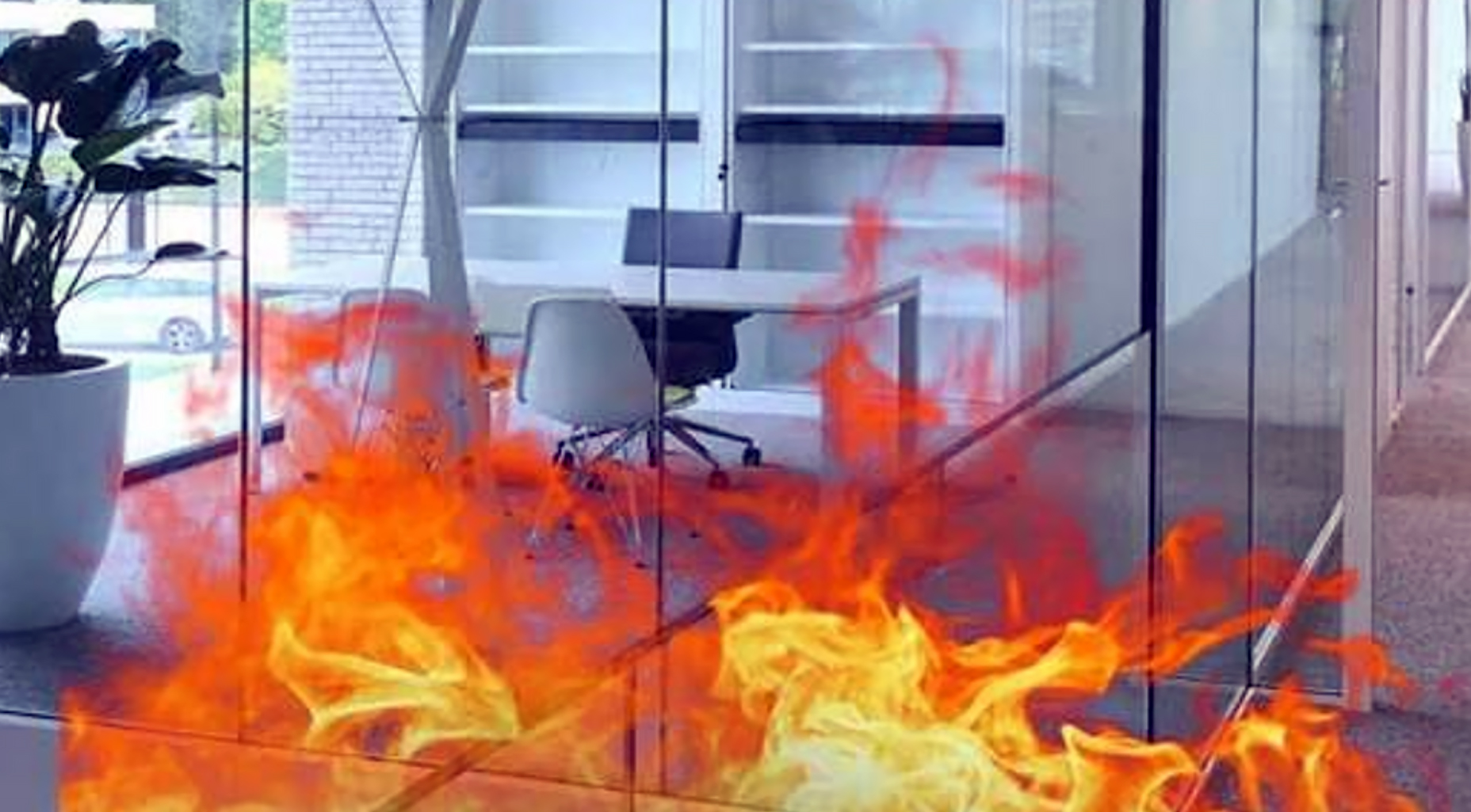

شیشههای مقاوم در برابر دود و حریق
۳. تفاوت دیوار ۱ ساعته و ۲ ساعته در اجرا:
دیوار ۱ ساعته:

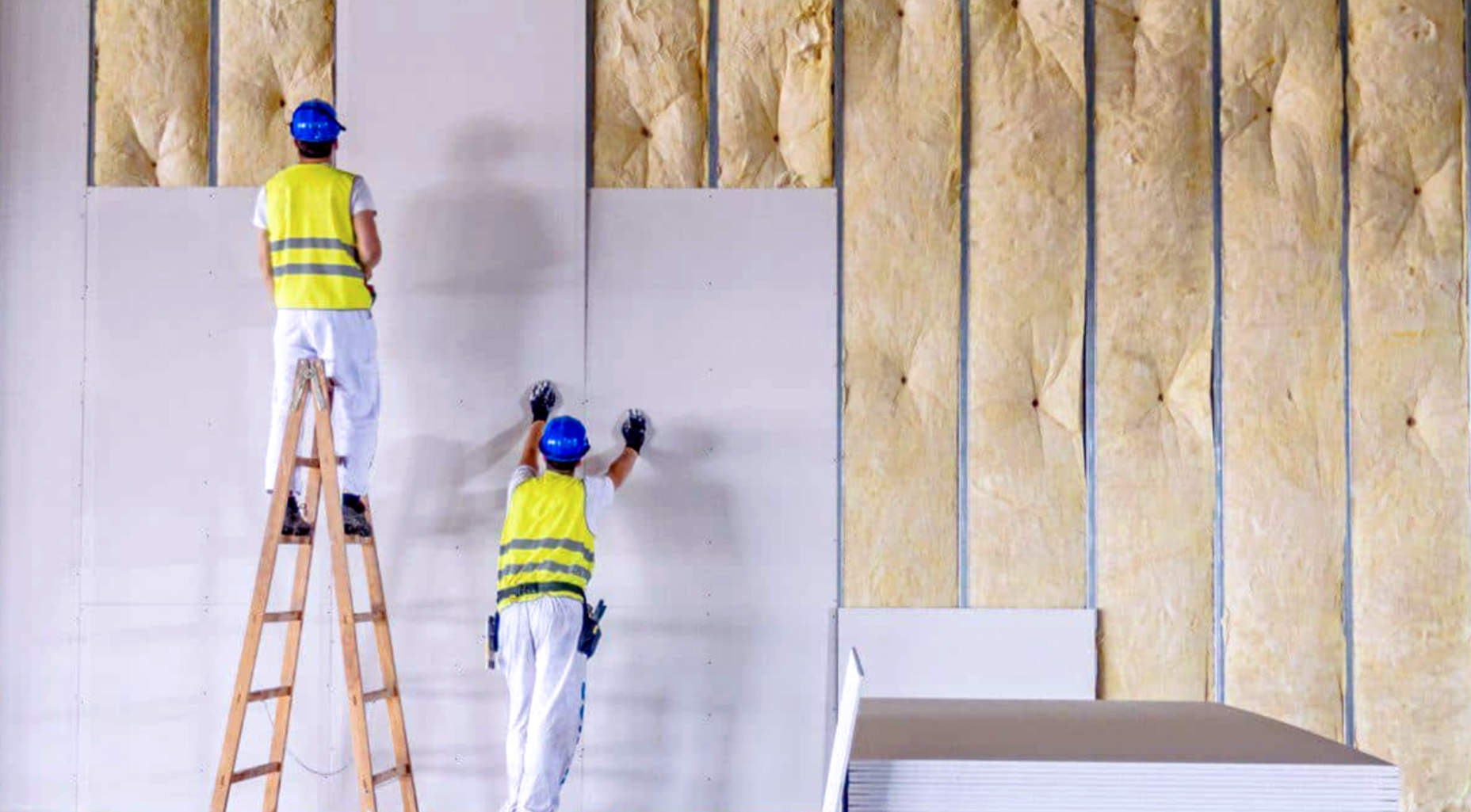

- معمولاً با بلوک سفالی، بلوک لیکا یا سیستمهای کناف دو لایه اجرا میشود.
- اندود گچ یا سیمان به شرط تأیید مرکز تحقیقات، میتواند کافی باشد.
- مناسب برای راهپلهها، دیوارهای جداکننده واحدها و فضاهای اداری.
دیوار ۲ ساعته:
- نیاز به مصالح سنگینتر و متراکمتر مانند بلوک سیمانی توپر، بتن سبک مسلح یا بلوک AAC با پوشش اضافی دارد.
- معمولاً از پوششهای ضد حریق مانند ورق کلسیم سیلیکات یا پوششهای معدنی استفاده میشود.
- برای موتورخانه، اتاق ترانسفورماتور، اتاق برق، انبارهای مواد خطرناک و پارکینگها استفاده میشود.
بخش ششم: اشتباهات رایج در اجرا
متأسفانه در بسیاری از پروژهها، به دلیل عدم آگاهی یا سهلانگاری، اشتباهات رایجی در اجرای این دیوارها رخ میدهد که میتواند عملکرد آنها را به صفر برساند. مهمترین این اشتباهات عبارتند از:

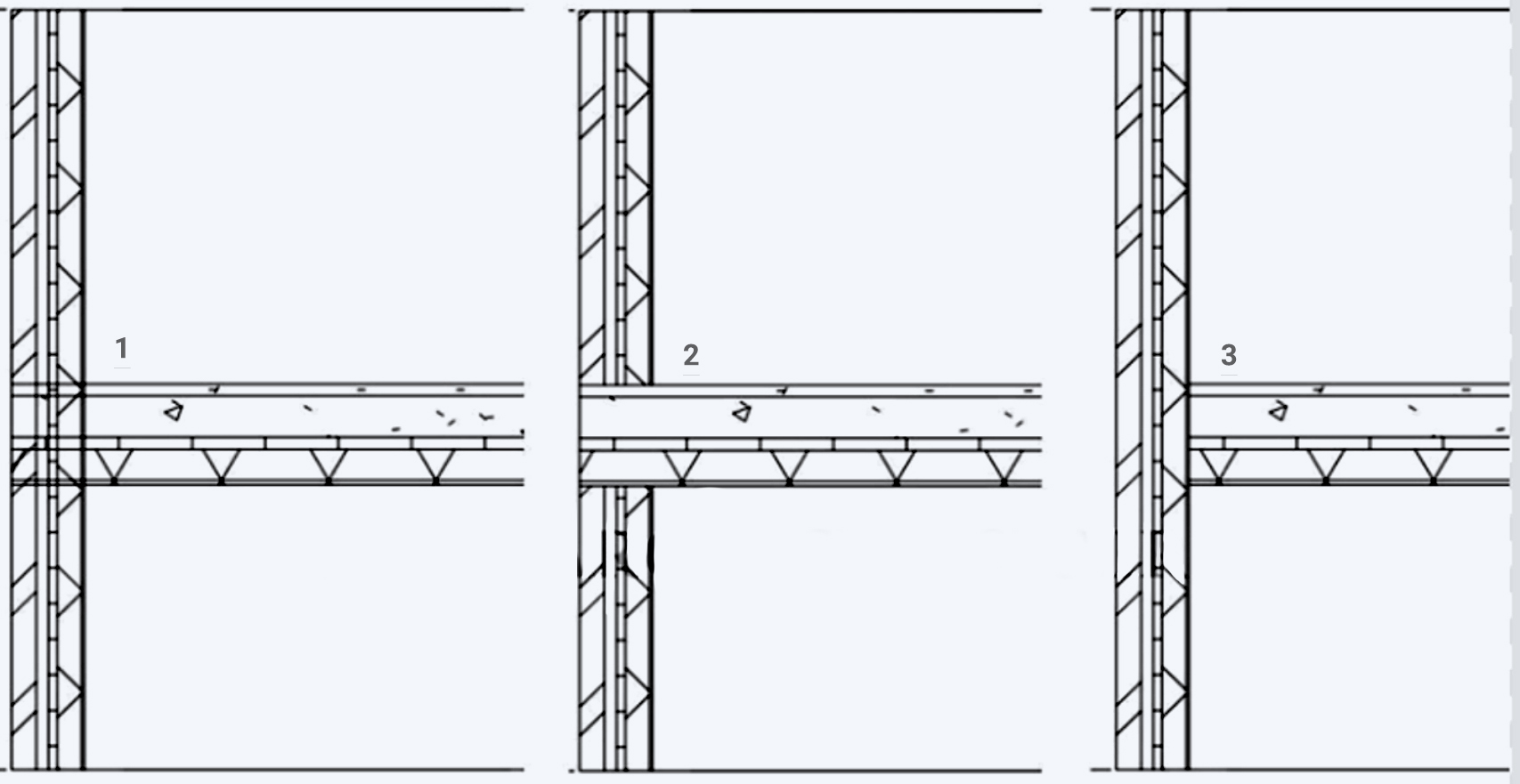

قطع شدن دیوار در محل سقف کاذب: این بزرگترین اشتباه است. دیوار باید از سقف کاذب عبور کرده و به سقف اصلی یا تیرچههای سازهای متصل شود.

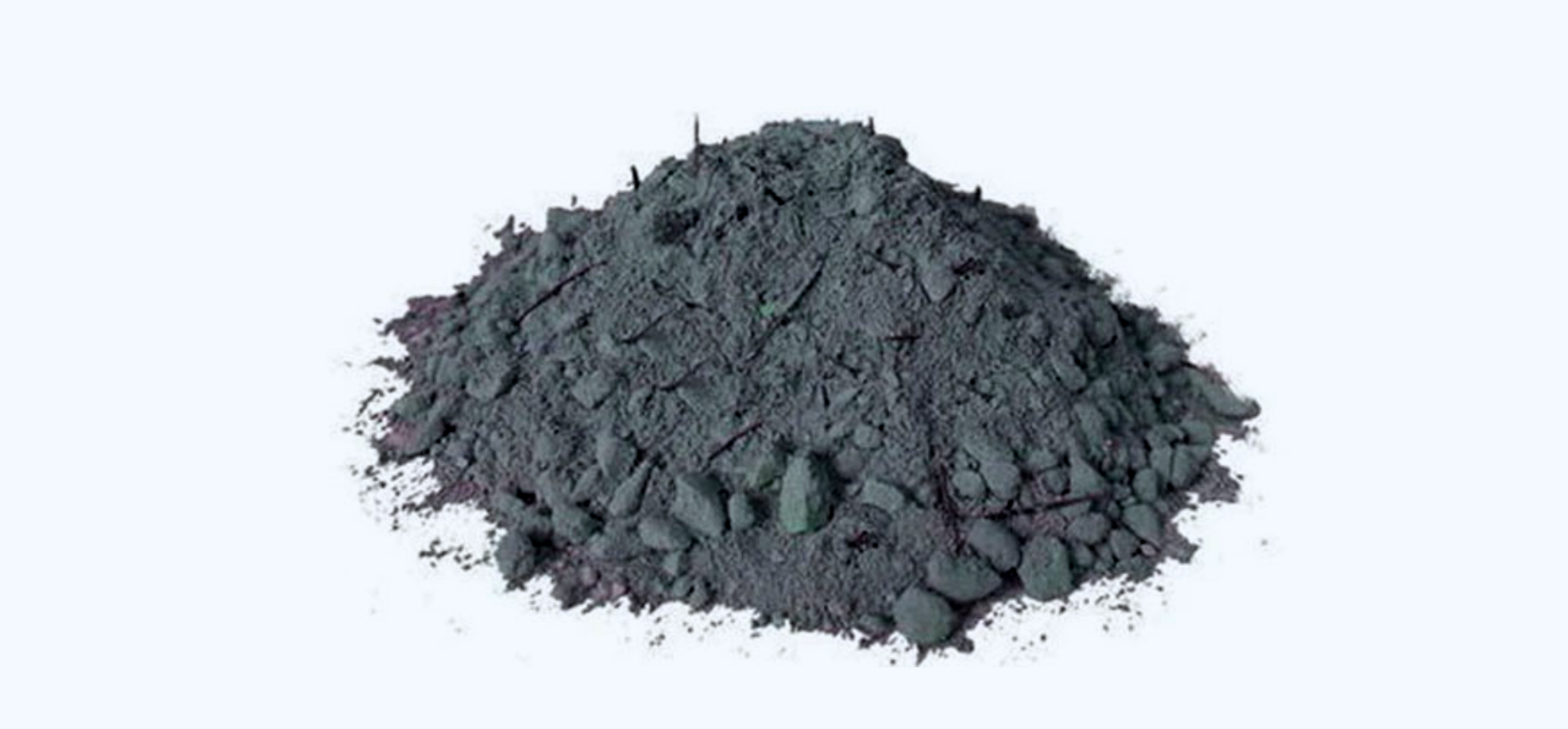

استفاده از ملات گچی معمولی در فضاهای مرطوب یا در معرض حرارت:باید از ملاتهای مقاوم به رطوبت و حرارت استفاده شود.
عدم نصب درزگیرهای استاندارد:استفاده از درزگیرهای معمولی به جای درزگیرهای مخصوص دود و حریق، عملکرد دیوار را به شدت کاهش میدهد.
نصب دربهای غیراستاندارد:دربهای معمولی فاقد تأییدیه حریق و درزگیر دود، یک مسیر کامل برای عبور آتش و دود ایجاد میکنند.

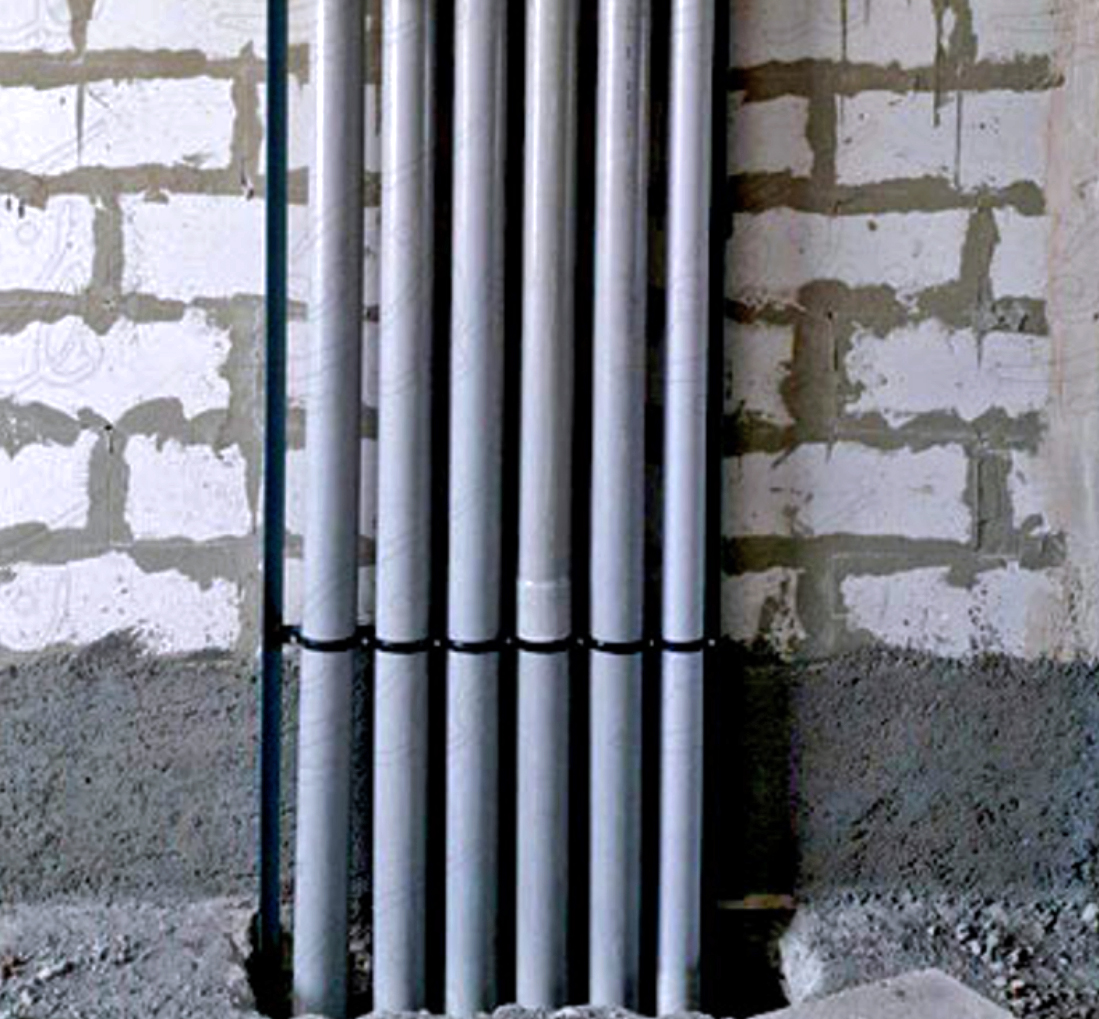

اجرای تأسیسات بدون بوش یا گلند ضدحریق:عبور کابل و لوله از دیوار بدون آببندی مناسب، باعث شکسته شدن یکپارچگی دیوار میشود.
عدم توجه به ضخامت و چگالی مصالح:استفاده از مصالح با ضخامت یا چگالی کمتر از استاندارد، مقاومت اعلام شده را تأمین نمیکند.
بخش هفتم: سوالات متداول
آیا دیوار کناف برای دوربند مناسب است؟

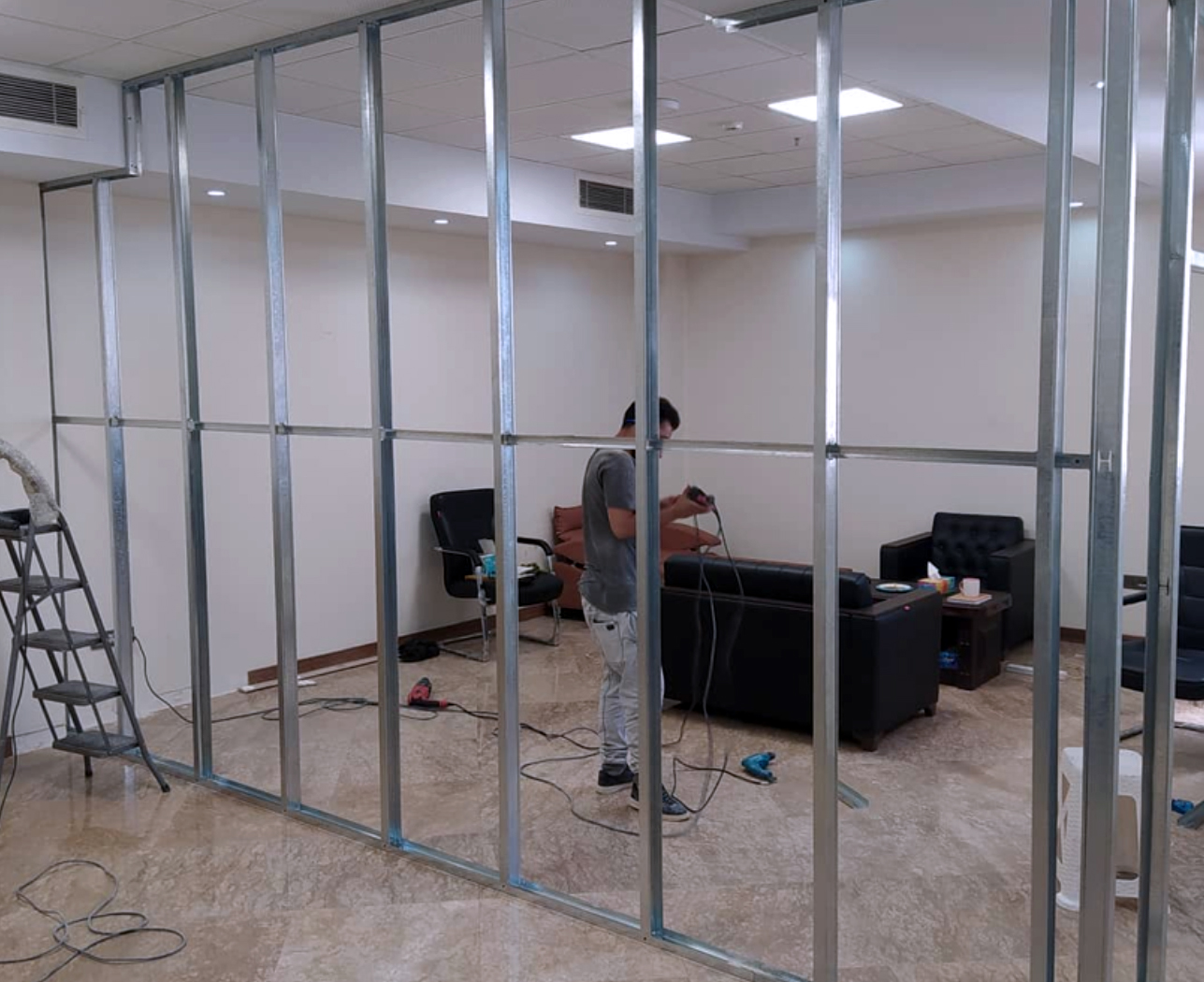

بله، اما فقط در صورتی که از پانلهای ضدحریق (FR) با تأییدیه مقاومت حریق استفاده شود و تمام جزئیات اجرایی مانند نوارهای درزگیر، ساختار فلزی مستحکم و اتصالات به درستی رعایت شود. همچنین باید گواهی تست معتبر (مثلاً UL یا تأییدیه مرکز تحقیقات) داشته باشد.
۲. آیا اجرای دیوار دوربند به تنهایی برای ایمنی کافی است؟
خیر. دیوارهای مقاوم به حریق تنها یکی از اجزای سیستم جامع ایمنی در برابر حریق هستند. سایر اجزا شامل سیستم اعلام حریق، سیستم اطفا (آبپاش یا دستی)، مسیرهای فرار ایمن و تهویه دود اضطراری نیز باید به درستی طراحی و اجرا شوند.
۳. در چه فضاهایی اجرای دیوار دوربند الزامی نیست؟
در فضاهای باز مانند حیاط، تراسهای باز یا پشت بام، الزامی برای اجرای این دیوارها وجود ندارد. با این حال، در صورت طراحی فضای نیمهبسته یا سرپوشیده، بسته به نوع کاربری، ممکن است نیاز به دیوار مقاوم باشد.
۴. نقش بازرسی دورهای چیست؟
حتی پس از بهرهبرداری، بازرسیهای دورهای از سالم بودن درزگیرها، عملکرد صحیح دربهای خودبستهشونده و عدم ایجاد بازشوهای جدید در دیوارها، از اهمیت بالایی برخوردار است و در استانداردهای معتبر جهانی بر آن تأکید شده است.
نتیجهگیری نهایی
دیوارهای دوربند و دودبند، تنها بخشی از یک سازه نیستند؛ بلکه خط مقدم دفاع از جان انسانها در برابر آتشسوزی هستند. توجه به نوع مصالح، رعایت دقیق ضوابط مقررات ملی ساختمان، انتخاب مقاومت مناسب (۱ یا ۲ ساعته) و اجرای صحیح و اصولی، میتواند تفاوت اساسی بین یک حادثه کنترلشده و یک فاجعه جبرانناپذیر ایجاد کند.
به عنوان مهندس، ناظر یا مجری، مسئولیت سنگینی بر عهده دارید. با دانش کافی، دقت در اجرا و نظارت مستمر، میتوانید ساختمانهایی ایمنتر بسازید و سهم خود را در ارتقای کیفیت و ایمنی صنعت ساختمان ایفا کنید.
به یاد داشته باشید: ایمنی، سرمایهگذاری است که هرگز کهنه نمیشود.
